उद्योग एंटी-स्टैटिक स्टोरेज ट्रे की ओर क्यों बढ़ रहे हैं?

2025-10-15

ऐसी दुनिया में जहां इलेक्ट्रॉनिक घटक इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) के प्रति तेजी से संवेदनशील हो रहे हैं, भंडारण, परिवहन और असेंबली के दौरान उपकरणों की सुरक्षा के लिए एंटी-स्टेटिक स्टोरेज ट्रे महत्वपूर्ण घटक के रूप में उभर रहे हैं।

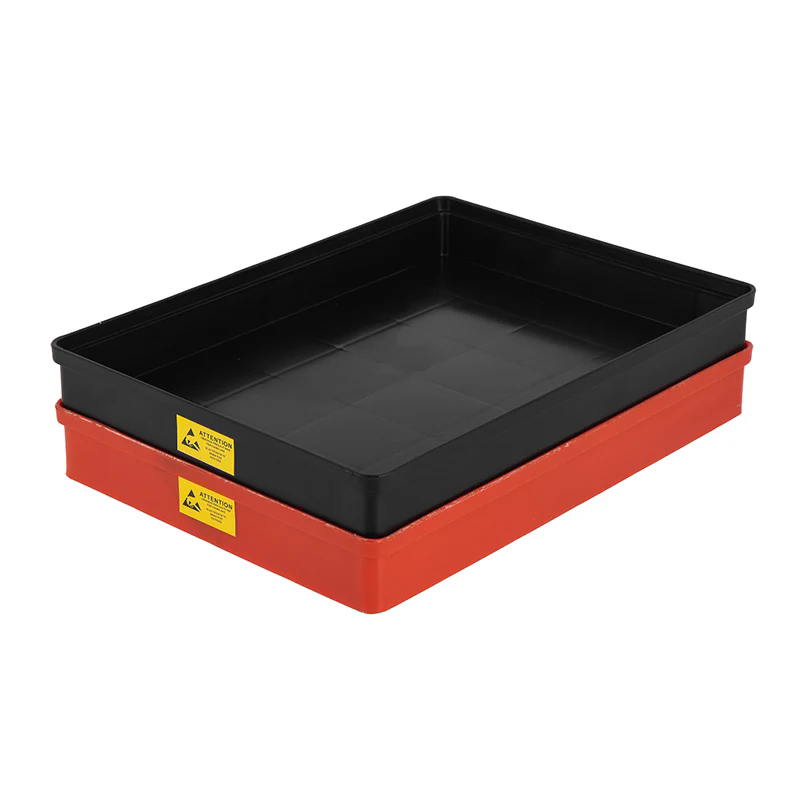

एंटी-स्टैटिक स्टोरेज ट्रे क्या है?

एकविरोधी स्थैतिक भंडारण ट्रेनियंत्रित विद्युत गुणों वाली सामग्रियों से बना एक कंटेनर या ट्रे है जो इलेक्ट्रोस्टैटिक चार्ज के निर्माण या अचानक निर्वहन को रोकता है। इन ट्रे का व्यापक रूप से इलेक्ट्रॉनिक्स, सेमीकंडक्टर, पीसीबी असेंबली और सटीक उद्योगों में उपयोग किया जाता हैभंडारण, व्यवस्थित, परिवहन और सुरक्षा करेंसंवेदनशील घटक जैसे आईसी, चिप्स, सेंसर और अन्य इलेक्ट्रॉनिक हिस्से।

मुख्य विशेषताएं और विशिष्ट पैरामीटर

उच्च गुणवत्ता वाले एंटी-स्टेटिक स्टोरेज ट्रे के विशिष्ट मापदंडों और डिज़ाइन सुविधाओं का सारांश देने वाली एक सरल तालिका नीचे दी गई है:

पैरामीटर	विशिष्ट मूल्य/सीमा	विवरण
सामग्री	ईएसडी-सुरक्षित पॉलीप्रोपाइलीन (पीपी) या प्रवाहकीय पॉलीस्टाइनिन (सीपीएस)	स्थैतिक आवेश को नष्ट करने के लिए नियंत्रित सतह प्रतिरोधकता प्रदान करता है
सतही प्रतिरोधकता	10⁴ से 10⁹ ओम/वर्ग	यह सुनिश्चित करता है कि स्थैतिक चार्ज न तो फंसा हुआ है (बहुत अधिक) और न ही छोटा है (बहुत कम)
मात्रा प्रतिरोधकता	10⁸ से 10¹³ ओम·सेमी	लगातार प्रदर्शन का समर्थन करने के लिए थोक विशेषता
ट्रे आयाम	अनुकूलन योग्य (जैसे 323 × 243 × 35 मिमी)	सामान्य ईएसडी वर्कस्टेशन और रैक के साथ संगत
दीवार की मोटाई	1.5-3 मिमी	वजन सीमित करते हुए संरचनात्मक कठोरता प्रदान करता है
स्लॉट या कम्पार्टमेंट डिज़ाइन	व्यक्तिगत गुहाएँ, ग्रिड स्लॉट, जेबें	घटकों को अलग और व्यवस्थित रखता है
रंग / अंकन	हल्का भूरा, नीला, काला (ईएसडी-सुरक्षित रंग)	दृश्य कंट्रास्ट और भाग पहचान में सहायता करता है
सफ़ाई/उत्सर्जन	कम वीओसी, कम कण बहाव	क्लीनरूम या एसएमटी वातावरण के लिए उपयुक्त
तापीय स्थिरता	-40°C से +120°C	रिफ़्लो, ओवन या भंडारण स्थितियों में उपयोग की अनुमति देता है
स्टैकेबिलिटी / नेस्टिंग	इंटरलॉकिंग किनारे, फिसलन रोधी विशेषताएं	भागों को नुकसान पहुंचाए बिना सुरक्षित स्टैकिंग सक्षम बनाता है

ये पैरामीटर वह आधार हैं जिस पर प्रदर्शन, सुरक्षा और अनुकूलता संतुलित होती है। इस लेख का केंद्रीय विषय यह है कि इलेक्ट्रिकल, मैकेनिकल और प्रयोज्य सुविधाओं के सही संतुलन के साथ ट्रे का चयन या डिज़ाइन करना आपके उच्च-मूल्य वाले इलेक्ट्रॉनिक इन्वेंट्री और उत्पादन वर्कफ़्लो की सुरक्षा में वास्तविक अंतर लाता है।

इस आलेख का केंद्र फोकस

यह लेख आपको मुख्य प्रश्नों से अवगत कराएगा: विभिन्न एंटी-स्टैटिक ट्रे में क्या अंतर है, वे आधुनिक इलेक्ट्रॉनिक्स वर्कफ़्लो में अपरिहार्य क्यों हैं, और उन्हें कैसे चुनें, लागू करें और भविष्य में सुरक्षित रखें। अंत तक, कुछ अक्सर पूछे जाने वाले प्रश्नों को संबोधित किया जाएगा, और आगे की भागीदारी के लिए "हमसे संपर्क करें" संकेत के साथ, ज़िनलिडा के समाधान का एक सूक्ष्म परिचय शामिल किया जाएगा।

एंटी-स्टैटिक स्टोरेज ट्रे क्यों आवश्यक हैं?

इलेक्ट्रॉनिक्स हैंडलिंग में किसी को स्टेटिक पर नियंत्रण क्यों रखना चाहिए?

इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) बहुत कम ऊर्जा स्तर पर भी माइक्रोइलेक्ट्रॉनिक उपकरणों को नुकसान पहुंचा सकता है। जैसे-जैसे घटक सुविधा का आकार सिकुड़ता है, स्थैतिक-प्रेरित क्षति की संवेदनशीलता बढ़ जाती है। एंटी-स्टैटिक ट्रे चुनने के मुख्य कारणों में शामिल हैं:

नाजुक इलेक्ट्रॉनिक्स की सुरक्षा: चिप्स, सेंसर या मॉड्यूल की गुप्त खराबी या तत्काल विफलता को रोकता है।
लागत से बचाव: स्क्रैप, पुनः कार्य और उपज हानि को कम करता है।
विनियामक अनुपालन: कई उद्योग (जैसे ऑटोमोटिव, एयरोस्पेस) ईएसडी-सुरक्षित हैंडलिंग को अनिवार्य करते हैं।
परिचालन निरंतरता: जहां मानव संचालन अपरिहार्य है, वहां स्वचालित लाइनों को सुव्यवस्थित करने में मदद करता है।
पता लगाने की क्षमता और संगठन: इन्वेंट्री प्रबंधन, लेबलिंग और सुरक्षित स्टैकिंग की सुविधा प्रदान करता है।

कुछ ट्रे दूसरों से बेहतर क्यों हैं?

सभी एंटी-स्टैटिक ट्रे समान नहीं हैं। निम्नलिखित पहलुओं में मतभेद उभर कर सामने आते हैं:

प्रतिरोधकता नियंत्रण - बहुत अधिक और चार्ज ख़त्म नहीं होंगे; बहुत कम और शॉर्ट सर्किट का खतरा है।
यांत्रिक शक्ति - ट्रे को भार के नीचे मुड़ने या झुकने से बचना चाहिए।
आयामी परिशुद्धता - कड़ी सहनशीलता रोबोटिक पिक-एंड-प्लेस टूलींग के साथ अनुकूलता की अनुमति देती है।
साफ़-सफ़ाई कक्ष की उपयुक्तता - नियंत्रित वातावरण में कम कणों का बहाव और कम गैस उत्सर्जन महत्वपूर्ण है।
थर्मल और रासायनिक प्रतिरोध - तब आवश्यक होता है जब ट्रे ओवन, सफाई, या सॉल्वैंट्स के संपर्क में आती हैं।
एर्गोनोमिक और मॉड्यूलरिटी विशेषताएं - हैंडलिंग, स्टैकिंग, लेबलिंग, रैक और कैरियर के साथ विनिमेयता में आसानी।

रुझान क्यों तेज़ हो रहा है?

घटकों का लघुकरण और उच्च घनत्व - जैसे-जैसे फीचर आकार सिकुड़ते हैं (उदाहरण के लिए, 7 एनएम, 5 एनएम चिप्स), ईएसडी सहनशीलता का मार्जिन कम हो जाता है।
उद्योग 4.0 और स्वचालन - स्वचालित लाइनों के लिए ट्रे की आवश्यकता होती है जिन्हें उच्च स्थिरता के साथ रोबोटिक रूप से हेरफेर किया जा सकता है।
वैश्विक आपूर्ति श्रृंखला की मांगें - संवेदनशील हिस्से लंबी दूरी तक पारगमन करते हैं; विश्वसनीय सुरक्षा अत्यावश्यक हो जाती है।
स्थिरता और पुन: उपयोग - गुणवत्ता वाली ट्रे अपशिष्ट को कम करती हैं और कई चक्रों में पुन: प्रयोज्य होती हैं, जिससे डिस्पोजेबल वाहक की आवश्यकता कम हो जाती है।

इस प्रकार, सही एंटी-स्टैटिक ट्रे सिर्फ एक कंटेनर नहीं है; यह आधुनिक इलेक्ट्रॉनिक विनिर्माण और लॉजिस्टिक्स में एक रणनीतिक संपत्ति है।

एंटी-स्टेटिक स्टोरेज ट्रे कैसे डिज़ाइन, चयनित और उपयोग की जाती हैं?

यह अनुभाग डिज़ाइन सिद्धांतों, चयन दिशानिर्देशों, कार्यान्वयन प्रथाओं और एंटी-स्टैटिक ट्रे के भविष्य के दृष्टिकोण पर प्रकाश डालता है।

एंटी-स्टैटिक ट्रे कैसे निर्मित और इंजीनियर की जाती हैं?

सामग्री विकल्प और सूत्रीकरण
लक्ष्य प्रतिरोधकता रेंज प्राप्त करने के लिए पॉलिमर को नियंत्रित प्रक्रियाओं के तहत प्रवाहकीय योजक (कार्बन ब्लैक, प्रवाहकीय फाइबर, आदि) के साथ मिश्रित किया जाता है। अत्यधिक चालकता और एचवी टूटने से बचने के लिए एडिटिव्स को कैलिब्रेट किया जाता है।
इंजेक्शन मोल्डिंग और सटीक टूलींग
विशेष रूप से गुहा की गहराई, दीवार की सीधीता और इंटरलॉकिंग ज्यामिति के लिए बारीक सहनशीलता की आवश्यकता होती है।
भूतल उपचार और कोटिंग
कभी-कभी, फिनिश को खराब किए बिना चार्ज अपव्यय को बढ़ाने के लिए एंटी-स्टैटिक कोटिंग्स या सतह उपचार लागू किए जाते हैं।
गुणवत्ता नियंत्रण और माप
सतह और आयतन प्रतिरोधकता को बैच-वार मापा जाना चाहिए। यांत्रिक सहनशीलता, वारपेज और आयामी स्थिरता मान्य हैं।
पता लगाने की क्षमता और अंकन
इन्वेंट्री ट्रैकिंग का समर्थन करने के लिए ट्रे को लेजर-नक़्क़ाशीदार या सीरियल कोड, बारकोड या क्यूआर कोड के साथ ढाला जा सकता है।

विशिष्ट अनुप्रयोगों के लिए उपयुक्त ट्रे का चयन कैसे करें?

सही एंटी-स्टैटिक ट्रे चुनने के लिए, निम्नलिखित चरणों पर विचार करें:

घटक ज्यामिति और आकार को पहचानें
ट्रे की गुहा के आकार, गहराई, भागों के बीच की दूरी का मिलान करें - अधिक आकार की गुहाएं गति और क्षति का कारण बन सकती हैं, कम आकार की गुहाएं भागों पर दबाव डाल सकती हैं।
आवश्यक विद्युत गुणों को परिभाषित करें
अपने वातावरण के अनुकूल प्रतिरोधकता सीमा में ट्रे चुनें - कई उपयोग के मामलों के लिए आमतौर पर 10⁴–10⁹ ओम/वर्ग।
यांत्रिक लोडिंग और स्टैकिंग का आकलन करें
अपेक्षित ट्रे लोड की गणना करें और उसके अनुसार दीवार की मोटाई, रिबिंग और स्टैकिंग इंटरलॉक चुनें।
प्रक्रिया परिवेश के साथ अनुकूलता की जाँच करें
यदि ट्रे को पुनःप्रवाह, सफाई, या कठोर परिस्थितियों से गुजरना पड़ता है, तो थर्मल और रासायनिक स्थिरता को सत्यापित करें।
एर्गोनोमिक और प्रवाह अनुकूलता सुनिश्चित करें
ऐसे डिज़ाइन चुनें जो आपके रैक, वर्कस्टेशन, कन्वेयर और ऑटोमेशन सिस्टम में फिट हों।
दीर्घकालिक विश्वसनीयता का मूल्यांकन करें
चक्र जीवन, उम्र बढ़ने की विशेषताओं और समय के साथ प्रतिरोधकता की गारंटी के बारे में पूछें।

प्रतिदिन एंटी-स्टैटिक ट्रे का उपयोग कैसे किया जाना चाहिए?

ग्राउंडिंग और बॉन्डिंग
ट्रे को हमेशा प्रवाहकीय पथों (उदाहरण के लिए, प्रवाहकीय रेल या कलाई पट्टियाँ) के माध्यम से ग्राउंड करें।
उचित स्टैकिंग और हैंडलिंग
केवल डिज़ाइन सीमा तक ही स्टैक करें। फिसलन और क्षति को रोकने के लिए इंटरलॉक का उपयोग करें।
सफाई एवं रखरखाव
ईएसडी-सुरक्षित क्लीनर और लिंट-फ्री वाइप्स का उपयोग करें। कठोर सॉल्वैंट्स से बचें जो पॉलिमर या एडिटिव सिस्टम को ख़राब करते हैं।
निरीक्षण और प्रतिरोधकता जांच
निरंतर ईएसडी प्रदर्शन सुनिश्चित करने के लिए नियमित रूप से सतह प्रतिरोधकता का परीक्षण करें।
लेबलिंग और पता लगाने की क्षमता
ट्रे इतिहास, भाग सामग्री और प्रक्रिया प्रवाह को ट्रैक करने के लिए मानक लेबलिंग सिस्टम का उपयोग करें।
जीवनचक्र प्रबंधन और प्रतिस्थापन
जब सतह की प्रतिरोधकता विशिष्टता से बाहर हो जाती है या यांत्रिक विरूपण होता है, तो ट्रे को हटा दें और उसे बदल दें।

भविष्य में एंटी-स्टैटिक स्टोरेज ट्रे कैसे विकसित होंगी?

स्मार्ट ट्रे
स्थिति की निगरानी के लिए आरएफआईडी, सेंसर (तापमान, आर्द्रता), या एम्बेडेड इलेक्ट्रॉनिक्स के साथ एकीकृत ट्रे।
उन्नत सामग्री
चालकता, कठोरता और क्लीनरूम अनुकूलता का बेहतर संतुलन प्राप्त करने के लिए नवीन पॉलिमर कंपोजिट या ग्राफीन-आधारित एडिटिव्स।
मॉड्यूलर और विन्यास योग्य डिजाइन
ट्रे जो उत्पादन आवश्यकताओं में परिवर्तन के अनुसार कैविटी लेआउट या लिंक मॉड्यूल को पुन: कॉन्फ़िगर कर सकती हैं।
स्थिरता-केंद्रित सामग्री
पर्यावरणीय प्रभाव को कम करने के लिए पुनर्चक्रण योग्य या बायोडिग्रेडेबल ईएसडी-सुरक्षित पॉलिमर।
स्वचालित प्रणालियों के साथ उन्नत एकीकरण
रोबोटिक हैंडलिंग, विज़न सिस्टम और एजीवी संगतता के लिए अनुकूलित ज्यामिति और सुविधाएँ।

ये विकास अधिक बुद्धिमान, लचीले और टिकाऊ ईएसडी-सुरक्षित भंडारण समाधानों की ओर ड्राइव को दर्शाते हैं।

सामान्य प्रश्न और अंतिम विचार

अक्सर पूछे जाने वाले प्रश्न (अक्सर पूछे जाने वाले प्रश्न)

Q1: "एंटी-स्टैटिक," "स्टैटिक डिसिपेटिव," और "कंडक्टिव" ट्रे के बीच क्या अंतर है?
A1: "एंटी-स्टैटिक" का प्रयोग अक्सर शिथिल रूप से किया जाता है। प्रवाहकीय ट्रे में बहुत कम प्रतिरोधकता होती है (उदाहरण के लिए <10⁵ Ω/sq) और तेज़ चार्ज प्रवाह की अनुमति देती है, यदि बहुत अधिक प्रवाहकीय होने पर शॉर्ट सर्किट का खतरा होता है। स्थैतिक विघटनकारी ट्रे मध्यम प्रतिरोधकता सीमा (10⁵–10⁹ Ω/sq) में आती हैं, जो अचानक डिस्चार्ज के बिना सुरक्षित चार्ज अपव्यय को संतुलित करती है। चार्ज को धीरे-धीरे और अनुमानित रूप से बेअसर करने के लिए एक उचित ट्रे विघटनकारी सीमा में होनी चाहिए।

Q2: दैनिक परिचालन में एंटी-स्टैटिक ट्रे के लिए सतह प्रतिरोधकता का परीक्षण कितनी बार किया जाना चाहिए?
A2: यह उपयोग की तीव्रता पर निर्भर करता है, लेकिन एक अच्छा दिशानिर्देश उच्च-मात्रा उत्पादन में साप्ताहिक, या कम-मात्रा सेटिंग्स में मासिक है। यदि ट्रे का पुन: उपयोग किया जाता है, कठोर वातावरण के संपर्क में आते हैं, या पहनने के लक्षण दिखाई देते हैं, तो अधिक बार जांच की आवश्यकता हो सकती है। उम्र बढ़ने की प्रवृत्तियों का पता लगाने के लिए समय के साथ प्रतिरोधकता का रिकॉर्ड बनाए रखें।

उच्च गुणवत्ता वाले एंटी-स्टेटिक स्टोरेज ट्रे निष्क्रिय धारकों से कहीं अधिक हैं - वे आधुनिक इलेक्ट्रॉनिक्स वर्कफ़्लो में महत्वपूर्ण संपत्ति हैं, जो तेजी से चुनौतीपूर्ण परिस्थितियों में सुरक्षा, ट्रेसबिलिटी और विश्वसनीयता सुनिश्चित करते हैं। ऐसी ट्रे चुनते या डिज़ाइन करते समय, सामग्री निर्माण, विद्युत प्रदर्शन, यांत्रिक डिज़ाइन और दीर्घकालिक स्थिरता पर ध्यान देना आवश्यक है। दूरंदेशी कारखानों के लिए, स्मार्ट एकीकरण, टिकाऊ सामग्री और अनुकूली आर्किटेक्चर जैसे रुझान अगली पीढ़ी के ट्रे समाधानों को आकार देंगे।

Xinlidaसख्त प्रतिरोधकता नियंत्रण, टिकाऊ यांत्रिक संरचना और स्वचालित प्रणालियों के अनुकूल मॉड्यूलर डिजाइन के साथ इंजीनियर किए गए एंटी-स्टेटिक स्टोरेज ट्रे की एक व्यापक श्रृंखला प्रदान करता है। चाहे अनुकूलन या मानक मॉडल की आवश्यकता हो, ज़िनलिडा समाधान तैयार कर सकता है। विशिष्टताओं, नमूनों या एकीकरण के बारे में पूछताछ के लिए,हमसे संपर्क करेंऔर हमारे विशेषज्ञ आपकी ईएसडी-सुरक्षित भंडारण आवश्यकताओं का समर्थन करने के लिए तुरंत प्रतिक्रिया देंगे।
